Paire de connecteurs Male/Femelle (MC4)

CONNECTEURS MULTI-CONTACTS MC4-PAIRE POUR PANNEAU SOLAIRE

FACILITEZ L’INSTALLATION DE VOTRE PANNEAU SOLAIRE GRÂCE AUX CONNECTEURS MC4!

Aujourd’hui la majorité des panneaux solaires que l’on retrouve sur le marché sont équipés de câbles d’une longueur d’environ 3 pieds, 1 X positif (‘+’) et 1 X négatif (‘-‘). Chacune des extrémités des câbles sont connectées à la boîte de jonction du panneau solaire et sont munis de connecteurs MC4 à chaque bout, - le câble négatif (‘-‘) est muni d’un connecteur MC4 mâle et le câble positif (‘+‘) est muni d’un connecteur MC4 positif.

Si vous désirez raccorder les câbles des panneaux solaires à un contrôleur solaire, une boîte de raccordement ou à un onduleur branché sur le réseau, un câble de rallonge avec les connecteurs MC4 (mâle et femelle) correspondants sont nécessaires.

ASSEMBLAGE RAPIDE
L’ensemble de connecteurs enfichables MC4-PAIRE pour panneau solaire contient un connecteur mâle et un connecteur femelle. Ce type de système de connexion est très facile d’installation et emploie des languettes de verrouillage enfichables, prévenant ainsi toute déconnexion accidentelle. Une fois les connecteurs verrouillés, les contacts d’accouplement sont protégés contre l'intrusion d'eau ou de poussière.

COMPOSANTS DES CONNECTEURS

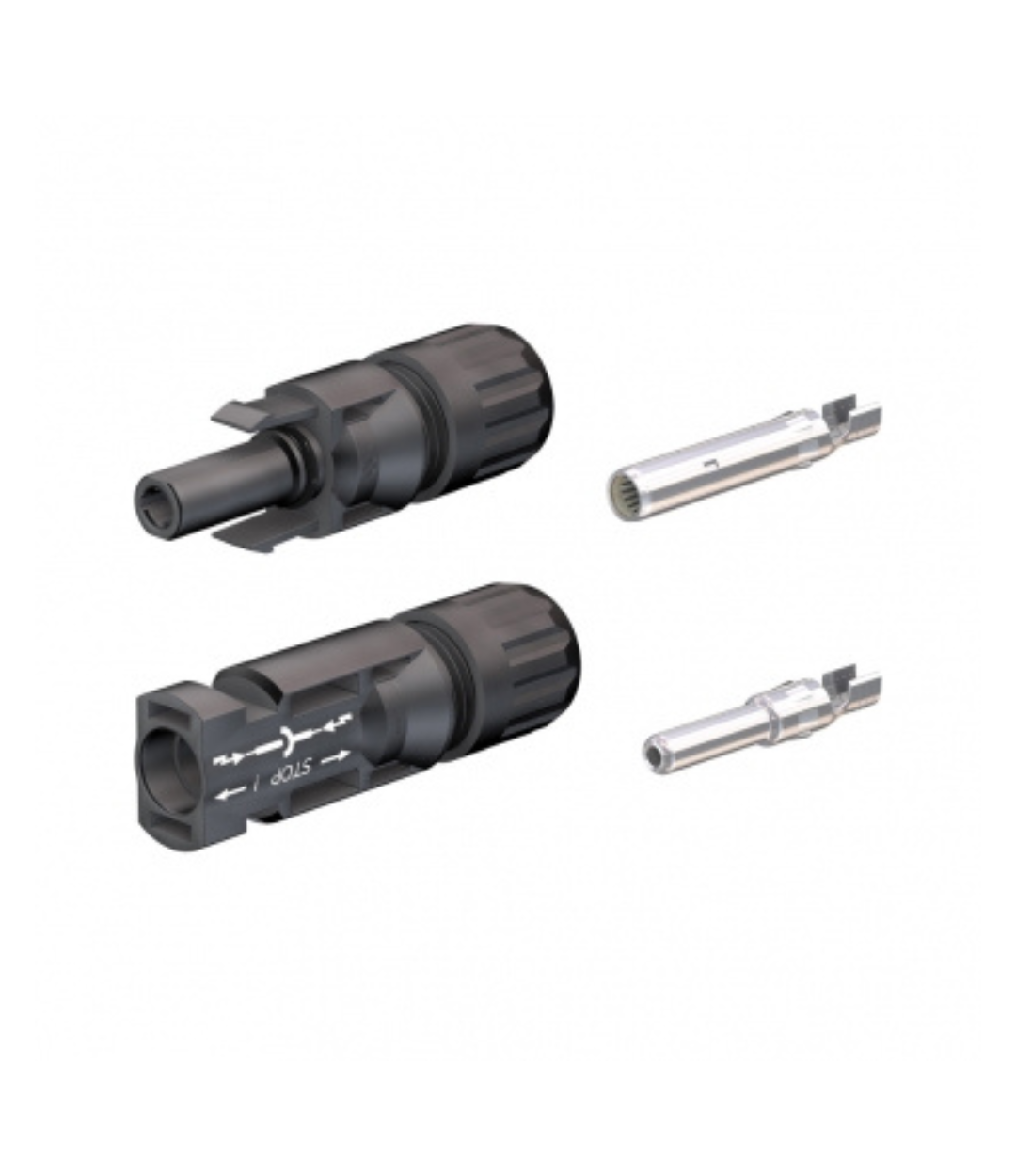

Les connecteurs MC4, mâle et femelle, comprennent les éléments suivants :
• Enveloppe externe isolée avec dispositif de verrouillage.
• Contact d’accouplement mâle et femelle en cuivre étamé. Le câble se place facilement dans la zone de rabattement et serti par replis avec un outil à sertir tel que l’outil de sertissage PV-FMC4.
• Presse-étoupe avec douille interne en caoutchouc pour resserrer et étanchéifier à l’entrée du câble.

CALIBRE DU CÂBLE DE RACCORDEMENT
Les connecteurs MC4 conviennent aux câbles de calibre #10 AWG et #12 AWG avec diamètre d’isolation externe 3
